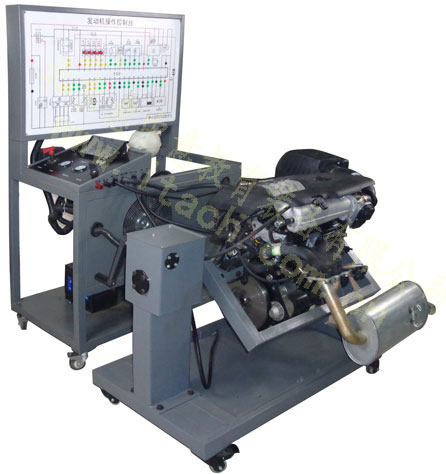

捷达发动机拆装运行台

ITA9125-36
捷达发动机拆装运行实训台由两部分组成：运行发动机附翻转架部分和发动机操作控制台部分。
一、运行发动机附翻转架
1、采用捷达电控发动机、发动机用于拆装并且能正常运行；2、发动机整机附件配备完整，包括进气系统、排气系统，保证发动机运行平稳正常；3、发动机电控系统、供油系、冷却系、进气系统设置与控制台连接的接口，接口适用于快速连接；4、发动机安装在翻转架上，翻转架采用涡轮涡杆减速机构，摇动手柄翻转架可以360度轻松旋转，并可以在任意位置锁止。翻转架还要保障发动机正常平稳运行；
5、翻转架采用优质钢管焊接而成，表面经过喷塑处理。
二、发动机操作控制台
1、采用捷达电控发动机辅助系统制作；
2、操作控制台配备12伏蓄电池、供油系、冷却系、发动机电控系统、综合仪表、点火开关、油门踏板、手动故障设置系统、无线故障设置模块和无线电接收器、测量面板。能显示常用的油压、原装组合仪表显示发动机转速、机油压力、水温等变化情况。与拆装台连接方便简单，配置移动万向轮；
3、测量面板：绘制了发动机电控原理图、设置了4mm测量端子，能使用万用表或示波仪进行参数测量和波形测量。配备了OBDII诊断接口，可以使用诊断仪进行故障诊断、读取数据流或故障码等；
4、配备数字键盘故障设置系统。采用0-9的数字键盘，键盘上有LED显示屏幕，输入数字代码以后就可以完成故障设置等；
注：实训台架配备原车线束插头。
