电源转换系统实训台

ITA9510

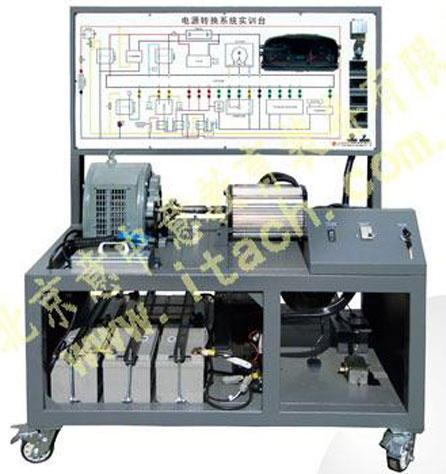

电源转换系统实训台用于学习电动汽车电源转换系统的工作原理，实现72伏直流电转换成驱动电机所需的三相交流电的工作过程。由涡流测功机及控制装置、三相无刷交流电机、大功率电机驱动器、能源系统（电池系统）、电动汽车专用组合仪表、故障检测与诊断系统和操作控制系统等组成。
1、实现72伏直流电转换成驱动电机所需要的三相交流电的工作过程。由测功机提供不同的负载工况，与电涡流测功机连接的三相交流电机在不同负载状态下，胶体电池放电电流、电池工作电压，电机相线电流的变化显示在仪表上；
2、实时检测并显示系统工作过程中关键参数：电机转速，扭矩、功率、电机电压、电流、电池状态参数等；
3、实训台配置测量面板，面板上分布了电源转换系统的电路图和测量端子，可以利用测量仪在端子处测量电阻、电压、电流等参数或波形；
4、配备了数字键盘故障设置系统，利用数字键盘上0-9等数字键输入故障代码进行故障设置，也可利用清除键清除设置的故障；
5、实训台支架由金属型材焊接，表面喷塑处理，实训台底部配备带锁紧装置的万向脚轮。
6、技术参数
动力电池：电压72V
三相无刷电机：电压72V，功率7.5KW
涡流测功机：额定转速3000n，额定扭矩25N.M
外形尺寸：1375×800×1620mm
注：实训台架配备原车线束插头。
