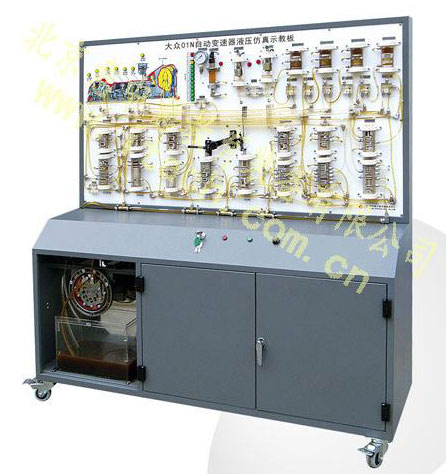

自动变速器液压系统仿真示教板

ITA9248-10
一、主要功能：
1、展示自动变速器液压控制油路布局；
2、熟悉和了解自动变速器液压控制元件的构造、功能和工作过程；
3、了解液压控制系统的控制方式；
4、熟悉电控系统与液压控制系统的相互关系；
二、性能参数：
1、将自动变速器液压控制油路按比例放大布置在示教板上。利用透明塑料管代替液压油道，并将液压阀镶嵌在透明有机玻璃柱体内布置在示教板上。
2、系统调压部分可以清晰看到主调压阀和节气门调压阀的动作引起的系统压力的变化，油压表实时显示系统压力；系统可以实现各档位的转换，而且各档位的油路走向清晰可见，各控制阀的动作清晰可见；能够展示自动变速器液压控制系统（阀体部分）各档位的液压控制全过程及各档位相关液压元件的执行动作情况；档位显示单元可以实时显示实际工作档位（1-4档）换挡电磁阀可实现自动换挡（ECU控制）和手动控制；
3、示教板在工作状态下，可以在有机玻璃柱上观察阀杠的动作和在透明塑料管上观察液压油的流动方向；
4、换挡执行元件（离合器、制动器）采用液压油触发，通过LED显示，可以明确的看到每个档位工作时离合器和制动器的状态。
5、示教板由换挡执行元件部分(离合器、制动器)、液压源及系统调压部分、换挡缓冲蓄压部分、换挡电磁控制部分组成；
6、可以与多媒体自动变速器测功实训台通讯,利用其信号控制液压仿真示教板同步工作;
三、技术参数：1、选用大众01N4速自动变速器制作；
2、电源：220伏，50Hz,单相；
3、外形尺寸：1450×1600×900mm
注：实训台架配备原车线束插头。
