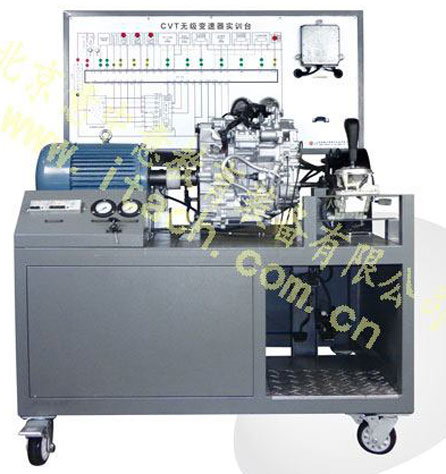

CVT无级变速器实训台

ITA9136-18
1、选用本田飞度无级变速器及电控系统制作;包括:无级变速器总成、电控系统(动力系统控制模块PCM、传感器、电磁阀)、换挡机构、电机及变频调速器，液压机械加载装置、OBDII诊断插座、测量面板;
2、调速电机模拟发动机转速,液压机械加装装置对无级变速器加载;
3、实训台的面板上分布了无级变速器电控电路图和直径4mm测量端子；
4、配备数字键盘故障设置系统，采用0-9的数字键盘，输入数字代码完成故障设置；
5、电源:380伏,50Hz,三相交流电。电机功率：5.5Kw；
6、实训台支架采用型材焊接,底部安装了万向脚轮，支架表面喷塑处理。实训台尺寸：1375×1000×1600mm；
7、配备7英寸平板电脑1台，安装在实训台显示面板上，平板电脑上安装了本田飞度无级变速器的教学与虚拟拆装软件。
7.1在三维虚拟现实环境下，建立一个虚拟本田飞度无级变速器模型，零部件可以任意放大、缩小和360度旋转。软件界面上配置了仪表盘、油门踏板、挡位操作机构。显示控制功能：独立显示变速器、壳体隐藏、液压油路显示等。
7.2将无级变速器壳体隐藏，操作换挡机构观察无级变速器主动轮组、从动轮组和金属带等的工作过程，
7.3显示无级变速器液压油路的动态控制图。
7.4对本田飞度无级变速器进行三维互动拆装，完成变速器各个零部件的拆卸顺序与装配顺序实训。拆装可以手动操作完成，也可以进行自动完成变速器的拆卸和装备过程演示。
7.5平板电脑可以读取本田飞度无级变速器电控系统的动态参数，包括各个传感器与执行器等动态参数。

注：实训台架配备原车线束插头。
