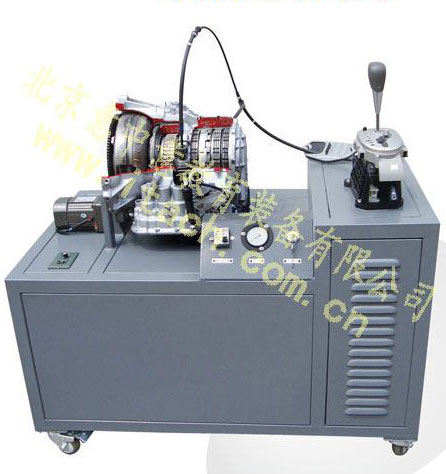

丰田U341E自动变速器解剖运行台

ITA9135-03
1、了解自动变速器工作原理、换档过程和内部元件的运动过程。
2、选用丰田U341E自动变速器,将自动变速器进行局部解剖,利用压缩空气代替液力传动液压油作为动力传递介质,利用电机作为输入动力源。当电机驱动自动变速器输入轴运转时，可以清楚地通过解剖窗口观察自动变速器内部运行情况。
3、自动变速器每个制动器和离合器都由一单独的气路推动其动作，控制相应的电磁阀动作，接通控制对应离合器、制动器的气路，实现变速器的换挡。变速箱实训台上有各挡换档开关，可以选择其中任意档位，观察变速器运行状态。
4、配备自动变速器换挡的控制模块。通过U341E自动变速器教学与拆装软件控制自动变速器换挡的控制模块，实现解剖运行台的自动升档与降档工作。
5、配置可移动支架及脚轮刹车装置，支架表面进行喷塑处理。
6、配备7英寸平板电脑1台，安装在操作控制台或实训台的显示面板上，平板电脑上安装了U341E自动变速器的教学与虚拟拆装软件，
6.1在三维虚拟现实环境下，建立一个虚拟丰田U341E自动变速器，零部件可以任意放大、缩小和360度旋转。软件界面上配置了仪表盘、油门踏板、换挡操作机构。显示控制功能：独立显示变速器、壳体隐藏、换挡路线显示、换挡油路显示等。
6.2自动变速器内部工作过程。将变速器壳体隐藏，操作换挡机构切换到不同档位，观察变速器各档下内部离合器、制动器、液力变矩器等零部件局部放大结构、运动状况和功能等。
换入D档，操作油门踏板进行加速或减速时，观察变速器自动升档或降档工作过程。
6.3换挡路线。换入不同档位，对该档位下正在传递动力的变矩器、传动轴、离合器、制动器等零部件进行颜色标识，清楚地观察变速器内部的动力传递路线。
6.4换挡油路图。变速器进入不同档位，显示该档位下的动态油路控制图。
6.5具有控制U341E自动变速器解剖运行台自动换挡的功能。操作软件界面上的换挡机构和
油门踏板，可以控制解剖运行台自动升档和降档，便于将解剖运行台上变速器换挡的实际工作过程与软件界面上的换挡过程进行对照。
6.6对丰田U341E自动变速器进行三维互动拆装，完成变速器各个零部件的拆卸顺序与装配顺序实训。拆装可以手动操作完成，也可以进行自动完成变速器的拆卸和装备过程演示。
7.技术参数要求：
外接电源：AC220V,50Hz，单相；
电机功率：AC220V,60W；
外形尺寸：1200×700×1000mm。
注：实训台架配备原车线束插头。
