手动变速器解剖运行实训台

ITA9244-02

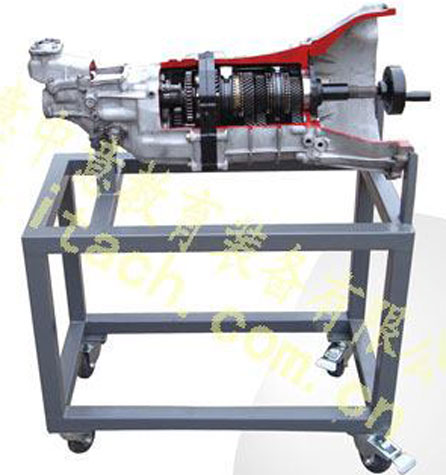

1、采用捷达五档手动变速器，对操纵杆、各轴、齿轮、拨叉等主要部分全部进行剖解，并涂以不同颜色以便于区分，剖切面整洁平滑。
2、利用电机带动转动部件慢速转动，可以实现档位的变化。
3、配置可移动支架及脚轮刹车装置，支架表面采用进行喷塑处理。
4、电源：220伏，50Hz，单相。电机功率：60瓦；
5、外形尺寸：1200×700×1000mm
6、将捷达五档手动变速器教学与虚拟拆装软件安装在1台平板电脑上，并将平板电脑安装在解剖运行台上。可以将平板电脑连接到投影仪上，适合更大范围的教学；
7、捷达五档手动变速器工作原理教学软件。
7.1在三维虚拟现实环境下，建立虚拟的捷达五速手动变速器，可以任意放大、缩小和360度旋转。可以在不同发动机转速下，观察变速器的工作过程。
7.2解剖运行台与虚拟的捷达五速手动变速器软件同步运行。当解剖运行台挂入不同的档位时，虚拟捷达五速手动变速器也同步变换档位。可以用不同颜色标识出各个档位的动力传递路线，观察同步器、拨叉和齿轮的工作过程。
7.3、模拟分解。将变速器各个零部件按照拆装顺序，进行分解。可以手动分解，也可以自动分解。
7.4、模拟组装。将变速器按照装配顺序进行模拟组装。可以手动组装，也可以自动组装。
