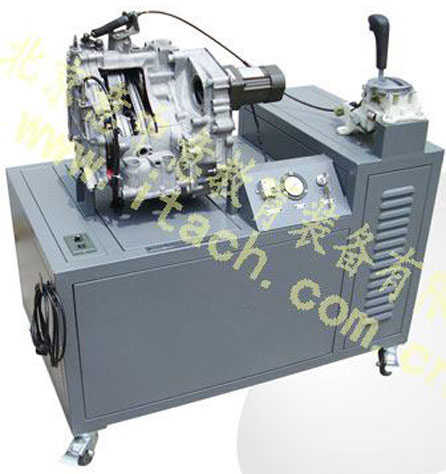

CVT无级变速器解剖运行台

ITA9135-06
1、采用本田电控CVT无级变速器加工制作。将主要部分进行解剖,清晰观察内部结构,剖面平整并涂与不同的颜色加以区分，主要部件包括：无级变速器总成、换挡机构、空气压缩机、减速电机、解剖运行台支架;
2、利用压缩空气代替液压油驱动液压缸工作,利用电机作为输入动力源。当电机驱动无级变速器输入轴运转时，可以清楚地通过解剖窗口观察无级变速器内部运行情况。
3、配备无级变速器换挡的控制模块。操作无级变速器教学与拆装软件通过控制模块控制无级变速器实训台运行；
4、采用可移动支架，底部安装了带锁止装置的脚轮，支架表面喷塑处理；
5、配备平板电脑1台，安装在操作控制台或实训台的显示面板上，平板电脑上安装了无级变速器的教学与虚拟拆装软件，软件可以控制实训台的工作，实现软件与实训台之间的互动。
5.1在三维虚拟现实环境下，建立一个虚拟无级变速器，零部件可以任意放大、缩小和360度旋转。软件界面上配置了仪表盘、油门踏板、换挡操作机构。显示控制功能：独立显示无级变速器、壳体隐藏、换挡油路显示等；
5.2将变速器壳体隐藏，操作换挡机构切换到不同档位，观察无级变速器零部件局部放大结构、运动状况和功能等。操作油门踏板进行加速或减速时，观察无级变速器升速或减速工作过程。
5.3显示无级变速器动态油路控制图。
5.4操作软件界面上的挡位机构和油门踏板，控制解剖运行台自动升速和降速，将解剖运行台上无级变速器变速的实际工作过程与软件界面上的变速过程进行互动。
5.5对无级变速器进行三维互动拆装，完成变速器各个零部件的拆卸顺序与装配顺序实训。拆装可以手动操作完成，也可以进行自动完成变速器的拆卸和装备过程演示。
6.技术参数要求：
外接电源：AC220V,50Hz，单相；
电机功率：AC220V,60W；
外形尺寸：1200×700×1000mm
注：实训台架配备原车线束插头
