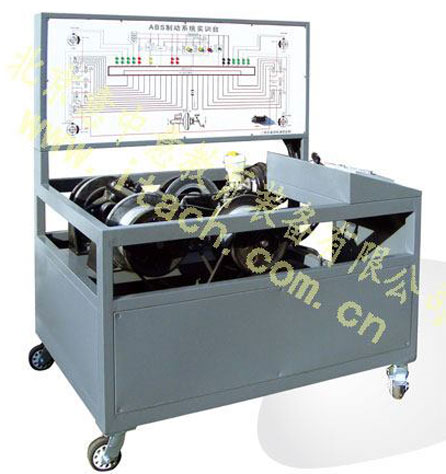

ABS制动系统实训台

ITA9137
1、采用全新桑塔纳2000系列MK20-1型ABS防抱死制动系统零部件制作；采用原车布局,包括ABS控制单元与液压单元总成、制动钳盘总成及支架、制动踏板、调速电机、测量面板、OBDⅡ诊断接口、故障设置系统、油压表、实训台支架等;
2、电磁调速电机模拟不同的车速，油压表显示每个车轮的压力，通过OBDⅡ诊断接口对ABS系统进行诊断，
3、测量面板上分布有ABS制动系统电控电路图和4mm测量端子；
4、配备数字键盘故障设置系统。采用0-9的数字键盘，输入数字代码完成故障设置；
5、实训台支架采用型钢焊接而成，表面喷塑处理，支架底部配可锁止的移动脚轮；
6、实训台外形尺寸：1375×1000×1620mm；
7、电源:380伏,50Hz,三相交流电。电机功率：3Kw；
8、配备7英寸平板电脑1台，安装在实训台测量面板上。平板电脑上安装了ABS制动系统结构学习软件，可以将平板电脑连接到投影仪上，适合更大范围的教学。
8.1、在三维虚拟现实环境下，建立一个虚拟ABS制动系统模型，ABS零部件可以任意放大、缩小和360度旋转，ABS制动系统零部件可以分解和组装；
8.2、平板电脑可以读取ABS电控系统的动态参数，包括各个传感器与执行器、发动机转速等动态参数。
注：实训台架配备原车线束插头。
