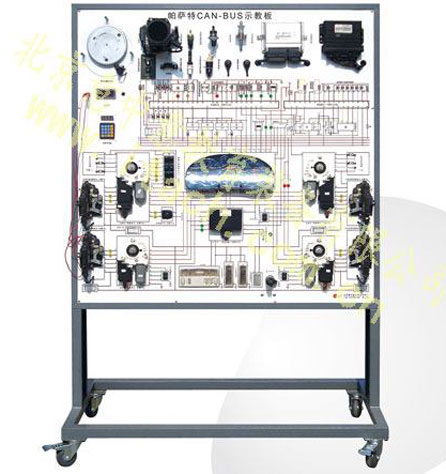

帕萨特CAN－BUS示教板

ITA9012-10
1、采用大众帕萨特原车配件加工制作，包括：中央控制电脑，左、右前门控制电脑，左、右后门控制电脑，各门锁开关，门控灯，照明开关，发动机电脑，变速器电脑，ABS电脑，仪表，点火钥匙等部件，OBDⅡ诊断接口；
2、充分展示大众汽车数据传输网络系统的组成结构和电路元件通过数据传输执行工作。
3、具有诊断连接功能，通过诊断仪对整个动力系统和舒适系统CAN数据传输网络及终端控制单元进行检测；
4、通过组合仪表网关把动力系统数据网络和舒适系统数据网络连接，组成完整的全车CAN网络系统。
5、示教板上有原车CAN-Bus系统电路图和4mm测量端子；
6、配备数字键盘故障设置系统。采用0-9的数字键盘，输入数字代码完成故障设置；
7、示教板支架选用型材焊接，表面喷塑处理；配备万向脚轮移动装置；外形尺寸：1250×600×1810mm；
8、电源：220伏、50Hz、单相；
9、配备7英寸平板电脑1台，安装在示教板上，平板电脑内安装了帕萨特CAN-bus构造软件。
9.1在3D虚拟现实环境下，建立帕萨特领驭CAN－BUS模型，可任意放大、缩小、360度旋转和透视观察零部件内部结构；
9.2平板电脑上可显示帕萨特领驭CAN－BUS系统的动态数据流，读取故障码；
注：实训台架配备原车线束插头。
