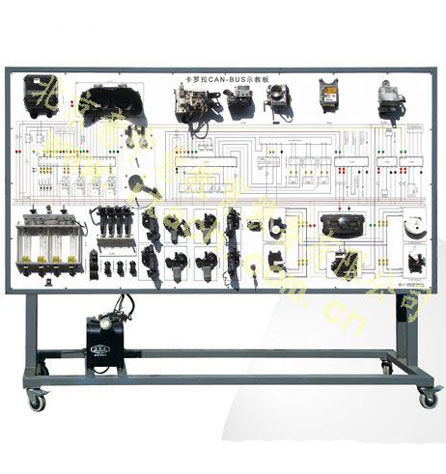

丰田卡罗拉CAN-BUS系统示教板

ITA9012-26
1、组成：卡罗拉总线舒适系统零部件、总线动力系统零部件、仪表盘(内含网络系统网关)、测量面板、故障设置系统、OBDII诊断座、实训台支架等；
2、展示卡罗拉舒适系统和动力系统的组成结构，学习CAN-BUS系统的工作原理；
3、示教板面板上分布了CAN-BUS舒适系统和动力系统的控制电路图，设置了4mm测量端子；
4、配备数字键盘故障设置系统。采用0-9的数字键盘，输入数字代码完成故障设置；
6、示教板支架选用型材焊接，表面喷塑处理；配备万向脚轮移动装置；外形尺寸：1550×600×1600mm；
7、电源：220伏、50Hz、单相；
8、配备7英寸平板电脑1台，安装在示教板上，平板电脑内安装了卡罗拉CAN-bus构造软件。
8.1在3D虚拟现实环境下，建立丰田卡罗拉CAN－BUS模型，可任意放大、缩小、360度旋转和透视观察零部件内部结构；
8.2平板电脑上可显示丰田卡罗拉CAN－BUS系统的动态数据流，读取故障码；
注：实训台架配备原车线束插头。
