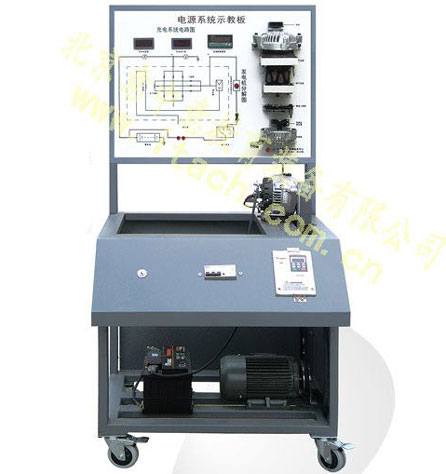

电源系统示教板

ITA9005-02
1、采用原车电源系统制作。包括2个发电机，其中一个发电机用于展示其内部结构,另一发电机用于起动试验;
2、由电动机模拟发动机给充电系统提供动力,动态演示发电机给蓄电池充电的工作过程;
3、3、示教板上的电流表和电压表显示充电系统的充电电流和充电电压,在示教板上4mm测量端子处测量充电系统的参数；
4、配备数字键盘故障设置系统。采用0-9的数字键盘，输入数字代码完成故障设置；
5、示教板支架选用型材焊接，表面喷塑处理；配备万向脚轮移动装置；外形尺寸：1250×600×1600mm；
7、电源：220伏、50Hz、单相。电动机功率：2.2KW；
8、配备7英寸平板电脑1台，安装在示面板上，平板电脑上安装了电源系统教学与虚拟拆装软件；
8.1利用动画等演示电源系统的结构组成，演示工作原理。在3D虚拟现实环境下，建立虚发电系统模型，发电机等零部件可以任意放大、缩小或360度旋转；
8.2演示发电机的工作原理和工作过程；
8.3虚拟拆装软件互动操作进行发电机的拆卸与装配；
注：实训台架配备原车线束插头。
