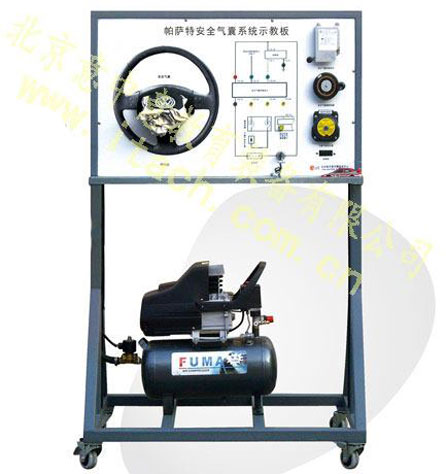

帕萨特B5安全气囊示教板

ITA9093-2
1、采用全新帕萨特B5原车实物制作,包括碰撞传感器、安全气囊组件、安全气囊系统指示灯、游丝、压缩空气罐、螺旋线缆，充气元件、控制单元、方向盘实物、OBDII诊断接口等；
2、利用空气压缩机循环演示气囊的爆开过程，气囊工作过程形象生动，便于理解；
3、示教板上分布了帕萨特安全气囊电路图和4mm测量端子；
4、采用数字键盘故障设置系统。0-9数字键盘，输入数字代码完成故障设置；
5、示教板支架由型材焊接,表面喷塑处理，底部配备万向脚轮。外形尺寸：：1250×600×1600mm；
6、电源：AC220伏、50Hz、单相；
7、配备7英寸平板电脑1台，安装在示面板上，平板电脑上安装了大众迈腾电动门窗、中控门锁和电动后视镜构造软件；
7.1在3D虚拟现实环境下建立虚拟大众帕萨特安全气囊模型，可任意放大、缩小和360度旋转，透视或解剖观察零部件的内部构造；
7.2在平板电脑上读取和显示帕萨特安全气囊系统数据流和故障码；
注：实训台架配备原车线束插头。
