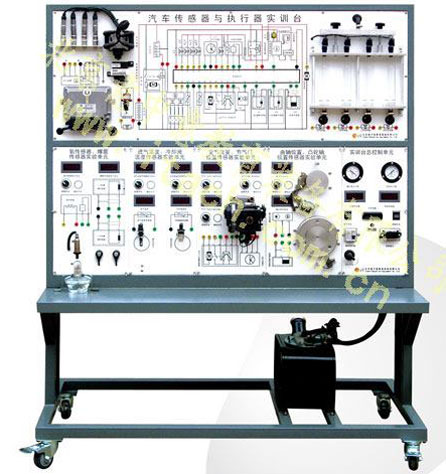

汽车传感器与执行器综合实训台

ITA9166-12
1、采用博世Motronic3、8、2发动机电控系统制作，分为上下两部分制作。
上半部分由发动机控制单元ECU、油泵继电器、保险丝盒、喷油器4个、喷油导管、喷油量杯、点火系统、燃油箱，OBDⅡ电脑诊断座等。配有电控系统电路图和4mm检测端子，数字式转速/频率表,喷油脉宽表,进气歧管真空表燃油压力表等。
2、下半部分由传感器和执行器单元组成，共有5个单元。
1)氧传感器与爆震传感器试验单元；
2)进气温度、冷却液温度传感器试验单元；
3)空气流量、节气门位置传感器试验单元；
4)曲轴位置、凸轮轴位置传感器试验单元；
5)实训台总控单元；
3、实训台面板电路图上设置了4mm测量端子，利用连线在测量端子处进行连接可以完成联机运行。5个实验单元组合在一起，能完成汽车电喷系统主要传感器、执行器的实验。
4、实训台支架采用型材焊接而成，表明经过喷塑处理，底部配可锁止的移动脚轮；
5、电源：AC220伏、50Hz、单相；
6、配备7英寸平板电脑1台，安装在示面板上，平板电脑上安装了发动机电控系统构造软件；
6.1在3D虚拟现实环境下建立虚拟发动机电控系统模型，可任意放大、缩小和360度旋转，透视或解剖观察零部件的内部构造；
6.2在平板电脑上读取和显示发动机电控系统数据流和故障码；
注：实训台架配备原车线束插头。
