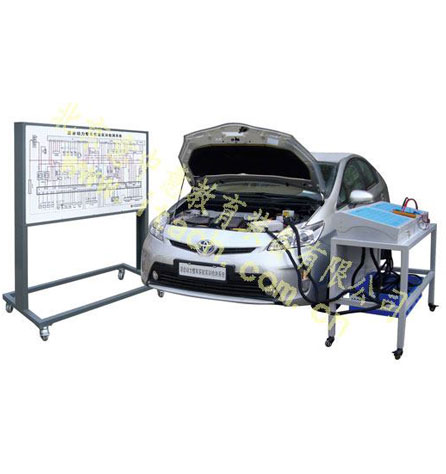

普锐斯混合动力整车检测系统

ITA9710-22
1.选用全新丰田普锐斯混合动力1.8L无极变速器型轿车，同时配备发动机故障端子台及发动机电路图、无极变速器故障端子台及变速器电路图、ABS系统故障端子台及ABS电路图、CANBUS故障端子台及电路图；
2.故障端子台是通过与普锐斯实车连接实现对发动机、无极变速器、ABS、CANBUS的故障诊断与测量，可反复进行诊断与测量，对原车系统无任何损坏。3.分别从普锐斯轿车（发动机、无极变速器、ABS、CANBUS）系统控制模块与线束之间安装可检测和设置故障的故障端子台，故障端子台的测量端子与（发动机、变速器、ABS、CANBUS）控制模块的线束相对应，使用万用表和示波仪等可从故障端子台的端子处测量该车正常工作下的各种动态参数。
4.测量端子的数量与（发动机、无极变速器、ABS、CANBUS）控制模块端子的数量相同，每个端子标明与相对应的管脚符号，端子标注的颜色与线束颜色一致。5.故障端子台的插头与实车连接的插头采用原车插头。6.故障端子台的每个端子均可设置故障，也可设置复合故障，故障设置处于隐蔽地方。
7.故障端子台配备移动小车，设计合理，可摆放测量线束。8.配备各系统电路图。
注：实训台架配备原车线束插头。
