数控机床调试与维修仿真软件

随着数控机床的广泛使用，随之而来的数控机床生产厂家和数控机床使用厂家对数控机床电气、电气安装、故障诊断和维修的技术人才的需求以迫在眉睫，本软件可配合职业院校老师培养这方面的人才。软件从数控机床电气控制、电气安装、参数调整、故障诊断与维修出发，把握典型数控机床的电气应用特点，可系统化学习和练习数控机床的电气控制、电气安装、数控系统参数调试、交流伺服电机控制、变频器、数控机床维修等技术。

一、维修仿真软件提供西门子 802C 数控系统，数控系统要进行系统参数的设置，像回参考点的参数设置、数控机床轴参数设置、工作台进给速度的参数设置、螺距补偿参数设置等等。学生根据维修仿真软件提供的数控系统可以进行系统参数的调试练习。
二、变频器调试的学习。软件内含有多种变频器，像东元、三菱、富士等一些主流变频器。学生可以扎实学习这些参数的设置，了解每个参数的作用，当学生输入错误的变频器参数后，变频器将不能够做出正确的动作以及给出出错提示，帮助学生学习。
三、驱动控制调试的学习。交流伺服驱动要进行参数的设置，让学生了解每个参数的作用。交流伺服驱动器接线比较复杂，维修仿真软件都有详细的说明和例子，从系统到交流伺服驱动、交流伺服驱动到交流伺服电机、交流伺服电机到数控系统的接线，每根信号线的含义等都有详细的说明和例子，提高学生的动手能力。
四、 电器元件的知识学习。维修仿真软件的电器库里提供了各种常用低压电器元件图和电器符号图、电器元件的技术参数、各种机床基本控制线路、典型普通机床控制线路、典型数控机床控制线路等。电器元件都以真实照片显示，可以极大提高学生的学习兴趣。
五、 数控机床电气布局与装配的学习。学生根据维修仿真软件提供的各种数控机床的电气图来进行电器元件的布局。
六、数控机床故障诊断、排查和维修的学习。老师可通过网络在学生的数控仿真上进行各种数控机床的设置，让学生自己排查。学生根据故障找出问题在什么地方，若学生无法解决问题，老师亦可通过网络把正确的答案发给学生。老师也可以通过网络监视学生是如何排查故障，实现老师和学生的互动。维修仿真软件提供的故障都是根据实际的数控机床的故障来设置的，做到完全的真实性。老师通过不断的设置各种不同故障，提高学生的动手能力。
七、检测工具的使用。维修仿真软件提供了万用表等测量工具，当故障发生时，学生可以用这些检测工具来排查故障。
八、 数控机床机械结构的学习。软件还提供了机械方面的知识，像主轴的结构 ，主轴电机的安装位置，编码器的位置，刀架的结构，丝杠的形状和位置，润滑系统，各个接近开关的位置等等，让学生既能掌握数控机床的电气原理也能了解数控机床的机械结构，做到全面发展。
综上所述， 数控机床调试与维修仿真软件可以提高学生的学习兴趣， 加强学生的实际动手能力，为学生打下一个坚实的基础。

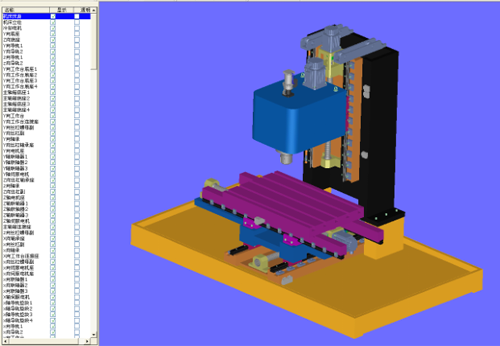

机械模块界面图例

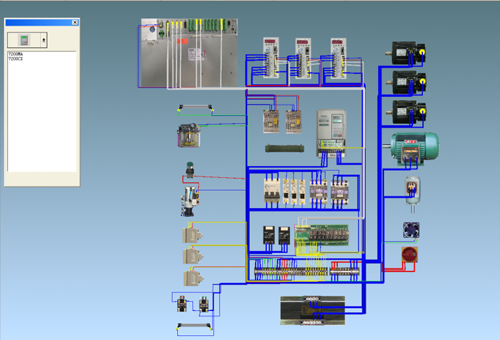

电气模块与故障设置与诊断模块图例
