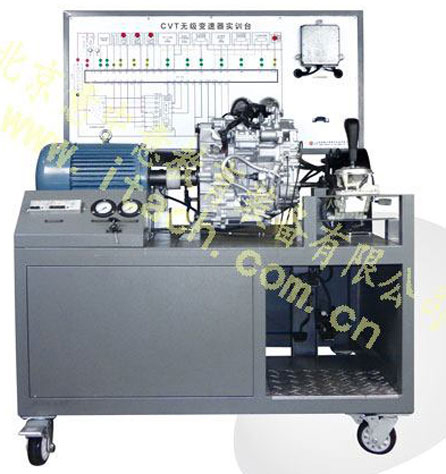

CVT无级变速器理实一体化实训台

ITA9136-26
理实一体化实训台由两部分组成：CVT无级变速器实训台和理实一体化软件：
一、CVT无级变速器实训台
1、实训台选用无级变速器及电控系统制作;包括:无级变速器总成、无级变速器电控系统、液压控制机构、驱动电机、电机调速装置、液压制动盘加载装置、测量面板、OBDII诊断插座和实训台支架。;
2、实训台面板上分布了无级变速器电控系统电路图,上面安装4mm测量端子；
3、采用0-9的数字键盘故障设置系统，键盘上有LED显示屏，输入数字代码完成故障设置；
4、实训台安装了数据采集板和数据通讯模块，用于理实一体化软件；
5、实验台采用可移动支架，型材焊接，表面喷塑处理，底部安装了带锁止装置的脚轮。
二、理实一体化软件部分：
6、理论知识模块。利用Flash动画和文字介绍无级变速器的结构和工作过程,无级变速器的控制与调速；
7、原理教学与虚拟拆装软件模块
7.1在3D虚拟现实环境下建立虚拟的CVT无级变速器，变速器可任意放大、缩小和360度旋转，可透视观察内部零部件工作状态。配备仪表盘、油门踏板、换挡操作机构。
7.2操作油门踏板，将发动机加速或减速，观察CVT无级变速器输出转速的变化过程。在不同角度观察CVT无级变速器内部零部件局部放大结构、运动状况和功能。
7.3具有控制CVT无级变速器解剖运行台的功能。操作软件界面上油门踏板，控制解剖运行台自动升速和降速，观察实际工作过程。
7.4拆装顺序实训。对无级变速器进行三维互动拆装，可手动拆装，按照原车手册拆装工艺，分步完成零部件的拆装。配备CVT无级变速器自动拆装视频，演示自动完成拆装的过程。
7.5拆装工艺实训。按照原厂维修手册的要求，进行无级变速器拆装工艺的实训。模拟实际工作场景，场景中配备工具车、零件车、工作台、压床等拆装无级变速器所需的设备和工具。从工具车中选择通用工具和专用工具、在工作台上进行拆装，拆下的零部件放入零件车中。
8、软件测量模块。
①软件界面上的CVT无级变速器电控系统电路图与实训台上的电路图一致，测量端子的位置与实训台的位置完全一致，测量点上的数据与实训台实时同步保持相同；
②软件界面上配备了虚拟万用表，用于测量实时变化的实际参数。
③教师可以在软件界面电路图上直接设置故障，并控制实训台产生故障。
④设置故障以后，按照解码器或故障诊断仪故障码的内容，描述故障现象.
⑤点击软件界面上传感器或执行器图标,出现三维动画图、解剖结构图、电路原理图、安装位置示意图、标准波形图以及功能的文字介绍等。
⑥点击软件界面上电路图上传感器或执行器图标，出现在实车上安装位置照片，在照片上利用虚拟万用表测量传感器或执行器的参数。
9、试验指导书模块
指导书中列出实训台实验项目和实验步骤。试验指导书中包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务和试验步骤进行试验。
10、考评模块
①可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、答案输入次数限制；②学生可在学生机上进行故障排除并进行考核；③配备试题库，教师根据难易程度编辑试卷或计算机自动编辑试卷。
11、以上各个模块均为网络版软件，C/S架构，50个节点。
注：实训台架配备原车线束插头。
