ABS制动系统理实一体化实训台

ITA9137-18
理实一体化实训台分为两个部分：ABS制动系统实训台和理实一体化软件。
一、ABS制动系统实训台

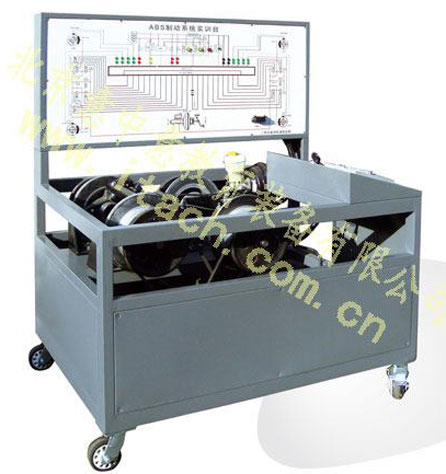

1、采用大众MK20-1型ABS制动系统零部件制作；包括ABS控制单元与液压单元总成、液压油路、制动主缸、制动轮缸、车速传感器、制动踏板机构、制动盘及支架、测量面板、OBDII诊断座、电磁调速电机、实训台支架等；
2、实训台面板上分布ABS制动系统电路图,设置4mm测量端子。油压表显示每个车轮的压力；
3、数字键盘故障设置系统。采用0-9的数字键盘，输入数字代码完成故障设置等；
4、配备数据采集和通讯模块，用于理实一体化软件。
5、实验台采用可移动支架优质型材焊接，表面经过喷塑处理，底部配锁止机构的脚轮。
二、ABS制动系统理实一体化软件部分：
6、理论知识模块。
利用Flash动画和文字介绍ABS基本原理、各种ABS系统（基本组成、8种常见ABS系统）、故障检测的一般方法。利用多媒体软件动态分步演示整个ABS工作过程中的常规制动、增压、保压以及减压过程。
7、结构学习模块。
在3D虚拟现实环境下演示ABS制动系统构造，零部件可以任意放大、缩小和旋转
8、测量软件模块。
①软件界面上的ABS制动系统电路图与实训台上电路图一致，测量点上的数据与实训台的数据同步相同；
②软件界面上虚拟万用表用于测量实时变化实训台参数；
③可在测量屏幕电路图上直接设置故障，控制ABS制动系统实训台产生故障。
④设置故障以后，按照解码器或故障诊断仪的内容，描述故障现象.
⑤软件界面上有传感器或执行器的三维动画图、解剖结构图、电路原理图、安装位置示意图、标准波形图。
⑥软件界面上包含传感器或执行器在实车上安装位置照片，利用万用表在照片上测量传感器或执行器参数。
9、试验指导书模块
指导书中详细列出实训台实验项目和实验步骤，列出传感器与执行器试验步骤。试验指导书中包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务进行试验。
10、考评模块
①可编辑试题及答案、试题存盘、导入试题。②故障排除考核：学生可在学生机上进行故障排除，可同时设置多个故障，答题完成后自动收卷，评分；③配备试题库，教师可编辑试卷或计算机自动编辑试卷。
11、以上各个模块为网络版软件，C/S构架，50个节点。
注：实训台架配备原车线束插头。
