起动系统理实一体化示教板

ITA9004-06
理实一体化示教板分为两部分：起动系统示教板和理实一体化软件

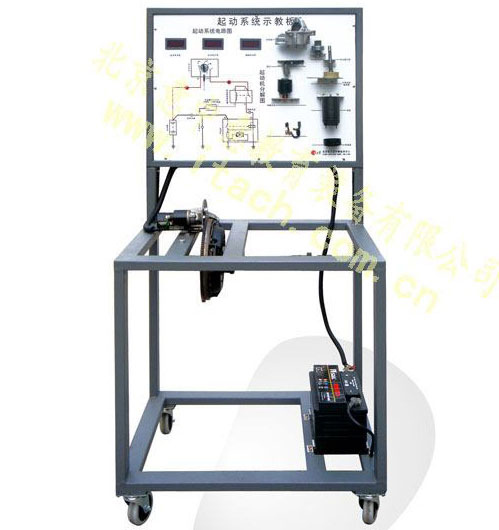

一、起动系统示教板
1、采用原车起动系统制做；2台起动电机；一台用于展示内部构造,另一台用于起动试验；
2、采用机加载的装置对起动系统加载,动态演示起动机的工作过程；
3、示教板上分布起动系统电路图和4mm测量端子，电流表和电压表显示起动电流和电压；
4、采用数字键盘故障设置系统。0-9数字键盘，输入数字代码完成故障设置；
5、配备数据采集和通讯模块用于理实一体化软件。
6、采用可移动支架，型材焊接，表面喷塑处理，底部配移动脚轮。
二、理实一体化软件
7、理论知识模块。
利用flashh动画和文字介绍起动系统的组成和工作原理，主要内容：电机结构及工作原理、直流电机（永磁电机、电励磁、串励电机、并励电机）、起动器（构造、起动过程）、功率需求、起动电机电路图等；
8、虚拟拆装模块
在3D虚拟现实环境下建立虚拟起动机，可任意放大、缩小和360度旋转。互动拆装起动机，进行拆装实训。
9、测量软件模块
①软件界面上起动系统电路图与示教板电路图一致，测量点的数据与示教板数据同步相同；
②软件界面上虚拟万用表用于测量实时变化参数；
③可在测量屏幕电路图上直接设置故障，控制起动系统示教板产生故障。
10、试验指导书模块
指导书中列出实验项目和步骤，包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务进行试验。
11、考评模块
①可编辑试题及答案、试题存盘、导入试题。②故障排除考核：学生可在学生机上进行故障排除，答题完成后自动收卷，评分；③配备试题库，教师可编辑试卷或计算机自动编辑试卷。
12、以上各个模块为网络版软件，C/S构架，50个节点。
注：实训台架配备原车线束插头。
