电源系统理实一体化示教板

ITA9005-06

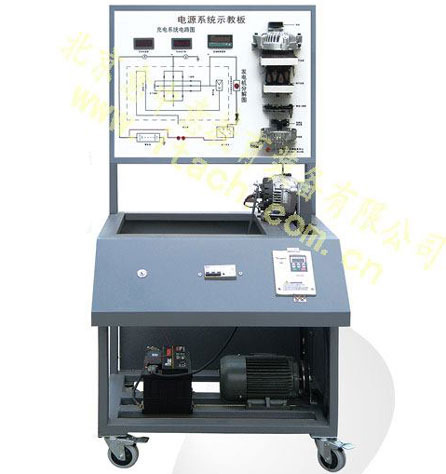

理实一体化示教板分为两部分：电源系统示教板和理实一体化软件
一、电源系统示教板
1、采用原车电源系统制作。配2台充电电机，其中一台展示电机构造,另一台用于充电试验;
2、由电动机模拟发动机给充电系统提供动力,动态演示发电机给蓄电池充电的工作过程;
3、示教板上分布了充电系统电路图和4mm测量端子，电流表和电压表显示充电电流和电压；
4、采用数字键盘故障设置系统。0-9数字键盘，输入数字代码完成故障设置；
5、配备数据采集和通讯模块用于理实一体化软件。
6、采用可移动支架，型材焊接，表面喷塑处理，底部配移动脚轮。
二、理实一体化软件
7、理论知识模块。
利用flashh动画和文字介绍电源系统的工作原理。内容包括：交流发电机概述、转子、相连接、无刷交流发电机、正弦波整流、功率二极管、稳压器等。
8、虚拟拆装模块
在3D虚拟现实环境下建立发电机，可任意放大、缩小和360度旋转。互动拆装发电机，进行拆装实训。
9、测量软件模块
①软件界面上电源系统电路图与示教板上电路图一致，测量点上的数据与示教板的数据同步相同；
②软件界面上虚拟万用表用于测量实时变化参数；
③可在测量屏幕电路图上直接设置故障，控制电源系统示教板产生故障。
10、试验指导书模块
指导书中列出实验项目和步骤，包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务进行试验。
11、考评模块
①可编辑试题及答案、试题存盘、导入试题。②故障排除考核：学生可在学生机上进行故障排除，答题完成后自动收卷，评分；③配备试题库，教师可编辑试卷或计算机自动编辑试卷。
12、以上各个模块为网络版软件，C/S构架，50个节点。
注：实训台架配备原车线束插头。
