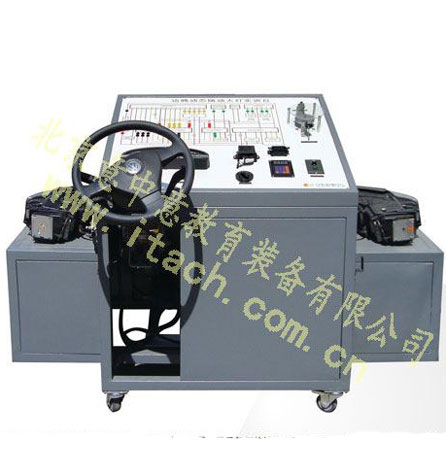

前照灯随动转向系统理实一体化实训台

ITA9008-06
采用理实一体化实训台，实现网络化教学和网络化实训，多人同时在线实训。通过增加软件的连接，实训台使用效果与效率被放大。分为两部分：前照灯随动转向实训台和理实一体化软件
一、前照灯随动转向实训台
1、采用大众迈腾全新前照灯系统加工制作，包括：水平传感器和角度传感器、灯光电脑、方向盘和垂直位移传感器、氙灯、测量面板、OBDII诊断断口、实训台支架等；
2、测量面板上面绘制了前照灯随动转向系统电路图和4mm测量端子；
3、在实训台上转动方向盘观察前照灯水平方向转动，移动垂直位置传感器观察前照灯上下转动；
4、配备数字键盘故障设置系统。采用0-9的数字键盘，输入数字代码完成故障设置；
5、实训台配备数据采集和通讯板模块、多通道示波仪模块用于理实一体化软件；
6、实训台采用可移动支架、型材焊接，表面喷塑处理，底部安装移动脚轮。
二、理实一体化软件
7、理论知识模块
利用Flash动画和文字说明演示如下内容：汽车照明的基础知识、专业名词、光源及应用、光源法规、前照灯的基本信息、前照灯的分类、氙灯技术、氙灯系统组成、氙灯系统的操作与诊断、氙灯系统的发展、前照灯清洁系统、前照灯的水平、前照灯故障诊断、角度传感器、超声波系统、前照灯设置和智能照明等。
8、构造模块。
在3D虚拟现实环境下建立大众迈腾随动转向系统模型，可以任意放大、缩小和360度旋转。学习随动转向系统的组成、构造和工作过程与工作原理。
9、测量软件模块。
①软件界面上前照灯随动转向电路图、测量端子的位置和数据与实训台一致；
②配备虚拟万用表和多通道示波仪用于测量实训台上参数和波形；
③教师可以在测量软件界面上直接设置故障，控制实训台产生故障；
④设置故障以后，按照解码器的OBDII内容，描述故障现象.
⑤点击软件界面上传感器或执行器图标,出现三维动画图、解剖结构图、电路原理图、标准波形图，出现实车上安装位置照片，在照片上测量传感器或执行器参数和波形；
9、试验指导书模块
指导书中列出实训台实验项目，包括文字、图表、示意图等。配备学生工单。
10、考评模块
①可编辑试题及答案、试题存盘、导入试题。②学生可在学生机上进行故障排除并考核；③配备试题库，教师编辑试卷或计算机自动编辑试卷。
11、以上各个模块均为网络版软件，C/S架构，50个节点。
注：实训台架配备原车线束插头。
