帕萨特灯光信号系统理实一体化示教板

ITA9008-16
采用理实一体化示教板，实现网络化教学和网络化实训，多人同时在线实训。通过增加软件的连接，示教板的使用效果与效率被放大。分为两个部分：帕萨特灯光信号系统示教板和理实一体化软件。

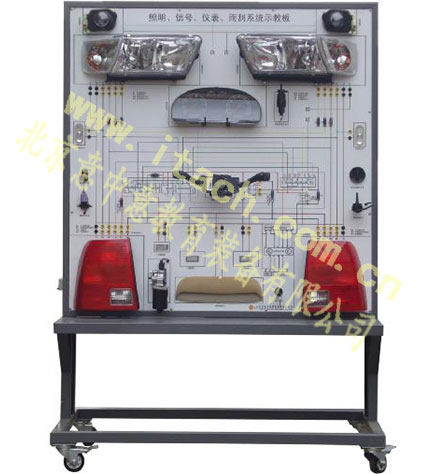

一、帕萨特灯光信号系统示教板
1、采用全新帕萨特原车灯光系统制作，包括组合仪表、制动灯、牌照灯、尾灯、尾部雾灯、双卤素前大灯和卤素雾，转向灯、警示灯和后备箱灯；
2、示教板上分布了帕萨特灯光信号系统电路图和4mm测量端子，
3、采用数字键盘故障设置系统。0-9数字键盘，输入数字代码完成故障设置；
4、配备数据采集和通讯模块用于理实一体化软件。
5、采用可移动支架，型材焊接，表面喷塑处理，底部配移动脚轮。
二、理实一体化软件
7、理论知识模块。
利用flashh动画和文字介绍灯光信号系统的组成和工作原理，主要内容：前照灯基本信息、前照灯分类、氙灯技术、前照灯水平、前照灯调整、智能照明、弯道灯、转向灯、尾灯等；
8、构造模块
在3D虚拟现实环境下建立虚拟的帕萨特灯光信号系统，可任意放大、缩小和360度旋转，透视或解剖观察前照灯的内部构造。
9、测量软件模块
①软件界面上的帕萨特灯光信号系统电路图和测量端子的位置与示教板一致，测量点上的数据与示教板测量点的参数实时保持相同；
②软件界面上配备虚拟万用表用于测量实时变化的示教板实际参数。
③教师可在测量屏幕电路图上直接设置故障，控制示教板产生故障。
④点击软件界面上灯光信号元件图标,出现三维动画图、解剖结构图、安装位置示意图，出现灯光信号元件在实车上安装位置照片，在照片上利用万用表测量灯光信号的参数。
10、试验指导书模块
指导书中列出实验项目和步骤，包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务进行试验。
11、考评模块
①可编辑试题及答案、试题存盘、导入试题。②故障排除考核：学生可在学生机上进行故障排除，答题完成后自动收卷，评分；③配备试题库，教师可编辑试卷或计算机自动编辑试卷。
12、以上各个模块为网络版软件，C/S构架，50个节点。
注：实训台架配备原车线束插头。
