帕萨特电子巡航系统理实一体化示教板

ITA9095-02
采用理实一体化示教板，实现网络化教学和网络化实训，多人同时在线实训。通过增加软件的连接，示教板的使用效果与效率被放大。分为两部分：帕萨特电子巡航系统示教板和理实一体化软件。

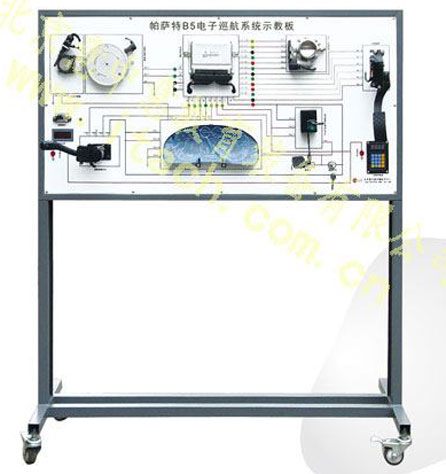

一、帕萨特电子巡航系统示教板
1、采用帕萨特B5原车全新配件，包含定速马达、电子节气门体、巡航控制开关、巡航控制电脑、执行元件、车速信号模拟装置、发动机转速模拟装置、组合仪表等，OBDII诊断接口、示教板支架；
2、示教板上分布了帕萨特电子巡航系统电路图和4mm测量端子；
3、采用数字键盘故障设置系统。0-9数字键盘，输入数字代码完成故障设置；
4、配备数据采集和通讯模块、多通道示波仪模块用于理实一体化软件。
5、采用可移动支架，型材焊接，表面喷塑处理，底部配移动脚轮。
二、理实一体化软件
6、理论知识模块
采用flash动画和文字等介绍巡航系统的工作原理和工作过程以及巡航系统的组成。
7、构造模块
在3D虚拟现实环境下建立帕萨特电子巡航系统模型，巡航系统模型可以任意放大、缩小和360度旋转，演示巡航系统典型的工作过程等。
8、测量软件模块
①软件界面上的帕萨特B5电子巡航系统电路图与示教板电路图一致，测量点上的数据与示教板对应位置测量点的参数实时保持相同；
②软件界面上配备虚拟万用表用于测量参数、多通道示波仪用于测量波形；
③教师可在测量屏幕电路图上直接设置故障，控制帕萨特电子巡航系统示教板产生故障。
④设置故障以后，按照解码器或故障诊断仪的内容，描述故障现象.
⑤点击软件界面电路图上传感器或执行器图标,屏幕上出现被点击传感器或执行器的三维动画图、解剖结构图、电路原理图、安装位置示意图、标准波形图。
⑥模拟实车故障诊断测量的过程。在软件界面上点击出现传感器或执行器在实车上安装位置照片，在照片上利用万用表和示波仪测量传感器或执行器的参数和波形。
9、试验指导书模块
指导书中列出示教板实验项目和步骤，包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务进行试验。
10、考评模块
①可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、答题限时、答案输入次数限制；②示教板故障排除功能：学生可在学生机上进行排除，可同时设置多个故障，答题完成自动收卷，评分；③配备试题库，教师可以根据难易程度编辑试卷或计算机自动编辑试卷。
11、以上各个模块均为网络版软件，C/S构架，50个节点。
注：实训台架配备原车线束插头。
