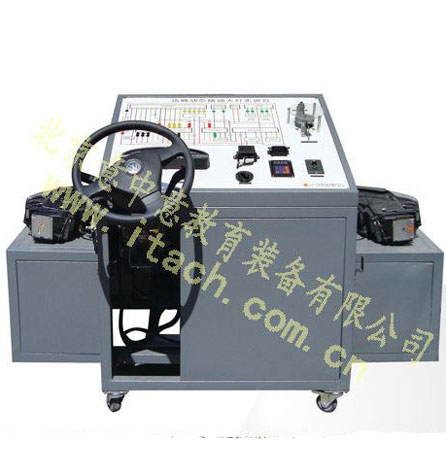

大众迈腾电动门窗、中控门锁与电动后视镜理实一体化示教板

ITA9018-02
采用理实一体化示教板，实现网络化教学和网络化实训，多人同时在线实训。通过增加软件的连接，示教板的使用效果与效率被放大。分为两个部分：大众迈腾电动门窗、中控门锁与电动后视镜示教板和理实一体化软件。
一、大众迈腾电动门窗、中控门锁与电动后视镜示教板
1、采用大众迈腾原车全新配件，包括：前、后车门总成，电动窗总成，舒适电脑、电动后视镜，中控门锁，门窗线路图面板，直观形象的认识到电动后视镜、中控门锁、门窗系统的基本结构和工作原理，前后车门CAN-BUS传输通讯的工作原理，配备OBDII诊断接口；
2、示教板面板上配有电动门窗、中控门锁与电动后视镜电路图和4mm测量端子；
3、配置数字键盘故障设置系统，采用0-9数字键盘，输入数字代码完成故障设置；
4、示教板配备数据采集与数据通讯模块，用于理实一体化软件；
5、示教板采用可移动支架，支架表面进行喷塑处理。
二、理实一体化软件
6、构造模块。3D虚拟现实环境下建立大众迈腾电动门窗中控锁电动后视镜系统模型，模型和零部件可以任意放大、缩小和360度旋转，学习每个零部件的构造和工作原理。
7、测量软件模块。
①软件界面上的大众迈腾电动门窗、中控门锁与电动后视镜电路图与实训台上的电路图一致，测量端子的位置与实训台的位置完全一致，测量点上的数据与实训台实时同步保持相同；
②软件界面上配备了虚拟万用表，用于测量实时变化的实际参数。
③教师可以在软件界面电路图上直接设置故障，并控制示教板产生故障。
④设置故障以后，按照解码器或故障诊断仪故障码的内容，描述故障现象.
8、试验指导书模块
指导书中列出实训台实验项目和实验步骤。试验指导书中包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务和试验步骤进行试验。
9、考评模块
①可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、答案输入次数限制；②学生可在学生机上进行故障排除并进行考核；③配备试题库，教师根据难易程度编辑试卷或计算机自动编辑试卷。
10、以上各个模块均为网络版软件，C/S架构，50个节点。
注：实训台架配备原车线束插头。
