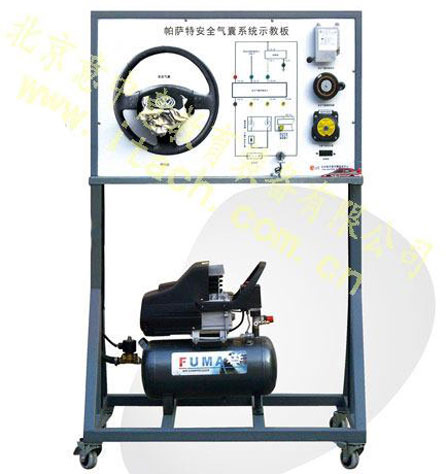

SRS安全气囊理实一体化示教板

ITA9093-18
采用理实一体化示教板，实现网络化教学和网络化实训，多人同时在线实训。通过增加软件的连接示教板使用效果与效率被放大。分为两部分：SRS安全气囊示教板和理实一体化软件。
一、SRS安全气囊示教板
1、示教板上包括如下系统：安全气囊系统、座椅安全带收紧机构、内部切断油路开关和侧倾阀燃油切断系统。采用原车实物,将碰撞传感器、安全气囊系统控制组件(电脑等)、安全气囊组件、安全气囊系统指示灯、OBDII诊断接口布置在示教板上；
2、示教板上布置了安全气囊控制电路图和4mm测量端子；
3、利用空气压缩机循环演示气囊的爆开过程；
4、配备数字键盘故障设置系统。采用0-9的数字键盘，输入数字代码完成故障设置；
5、示教板配备数据采集和通讯模块、多通道示波仪模块用于理实一体化软件；
6、示教板采用可移动支架，型材焊接，表面喷塑处理，底部配备移动脚轮。
二、理实一体化软件部分。
7、理论知识模块。利用Flash动画和文字介绍安全气囊的种类、充气装置、侧撞击安全气囊、自适应安全气囊、安全气囊系统电子电路、安全带、张紧装置、锁舌和锁扣、预紧装置、载荷限制器等。
8、构造模块。
3D虚拟现实环境下演示SRS安全气囊的组成，安全气囊和元件任意放大缩小，360度旋转等。
9、测量软件模块。
①软件界面上安全气囊电路图、测量端子位置和数据与示教板相同；
②配备虚拟万用表和通道示波仪用于测量实时变化示教板上参数；
③教师可以在软件屏幕上直接设置故障，控制示教板产生故障。
④设置故障以后，按照解码器或故障诊断仪OBDII内容，描述故障现象.
⑤点击软件界面上传感器或执行器图标,出现三维动画图、解剖结构图、电路原理图、安装位置示意图、标准波形图，出现在实车上安装位置照片，在照片测量参数和波形；
10、实验指导书模块
指导书中列出示教板实验项目和步骤，包括文字、图表、示意图等。配备学生工单；
9、考评模块
①可编辑试题及答案、试题存盘、导入试题。②学生可在学生机上进行故障排除并考核；③配备试题库，教师编辑试卷或计算机自动编辑试卷。
10、以上各个模块均为网络版软件，C/S架构，50个节点。
注：实训台架配备原车线束插头。
