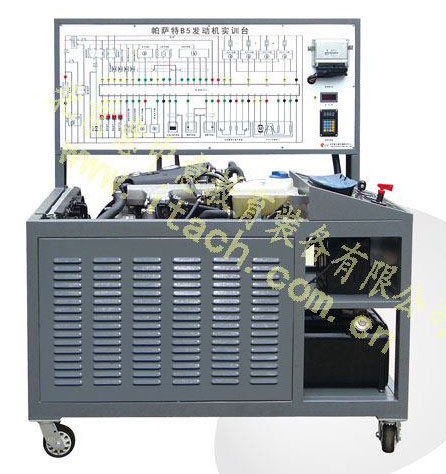

帕萨特B5发动机实训台

ITA9110-06
1、实训台采用大众帕萨特全新零部件制作,包括:帕萨特1.8T发动机总成、发动机电控系统、发动机防盗电脑、蓄电池、起动系统、充电系统、冷却系统、燃油供给系统、排放系统、操作控制台、测量面板、故障设置系统、发动机移动支架；OBDII诊断插座.
2、操作控制台：安装了组合仪表、点火开关、实训台电源总开关、手动油门、燃油压力表、真空表;
3、测量面板：包括电控系统电路图、与电脑管脚对应的4mm测量端子；
4、配备数字键盘故障设置系统；
5、实训台支架采用全焊接结构,型材焊接,安装了四个脚轮,可移动和锁止。支架表面经过喷塑处理。
6、配备平板电脑1台，安装在实训台面板上。平板电脑上安装了帕萨特发动机的教学与拆装软件，显示发动机电控系统的动态参数或读取清除故障码
6.1、在三维虚拟现实环境下建立虚拟帕萨特发动机三维模型。透视发动机内部构造和运行状况。零部件任意放大、缩小和360度旋转。
6.2、曲柄连杆机构、配气机构、正时系统、气缸盖、气缸体可独立显示或运行，学习工作原理和工作过程。
6.3、虚拟拆装。发动机各个零部件按照拆装顺序进行分解或组装。可以手动拆装，也可以自动拆装演示。
注：实训台架配备原车线束插头。
