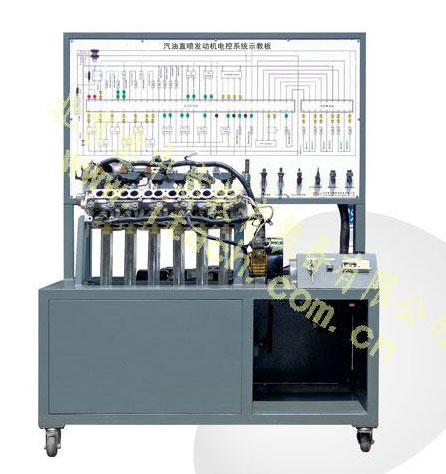

大众TSI汽油直喷发动机电控系统示教板

ITA9023-52
1、示教板上安装有大众TSI汽油直喷系统的发动机气缸盖总成,电机驱动链条,带动凸轮轴转动，火花塞和点火线圈也安装在气缸盖上方容易观察的位置，并随着凸轮轴的转动而工作。1缸被解剖，可以清晰的观察直喷工作过程和工作原理。其他发动机电控系统元件合理的分布在示教板上。示教板上配备了OBDII诊断接口，使用诊断仪对电控系统进行诊断。变频调速电机可以提供与发动机气缸盖相匹配的转速范围。电源：380伏，3相；
2、配备数字键盘故障设置系统。键盘上有LED显示屏幕，输入数字代码完成故障设置等；
3、示教板配备数据采集与通讯模块与汽油直喷发动机电控系统理实一体化软件配套使用；
4、示教板采用可移动支架，型材焊接，表面经过喷塑处理，底部配锁止机构的脚轮。
5、配备7英寸平板电脑1台，安装在示教板上。平板电脑安装了大众TSI汽油直喷系统构造软件，可显示故障码、数据流等动态参数；
5.1在三维虚拟现实环境下建立大众TSI汽油直喷系统三维模型，零部件任意放大、缩小和360度旋转；
5.2演示配气机构、发动机电控系统、气缸盖、工作原理和功能。每个系统独立显示，学习工作原理和观察工作过程。
注：实训台架配备原车线束插头。
